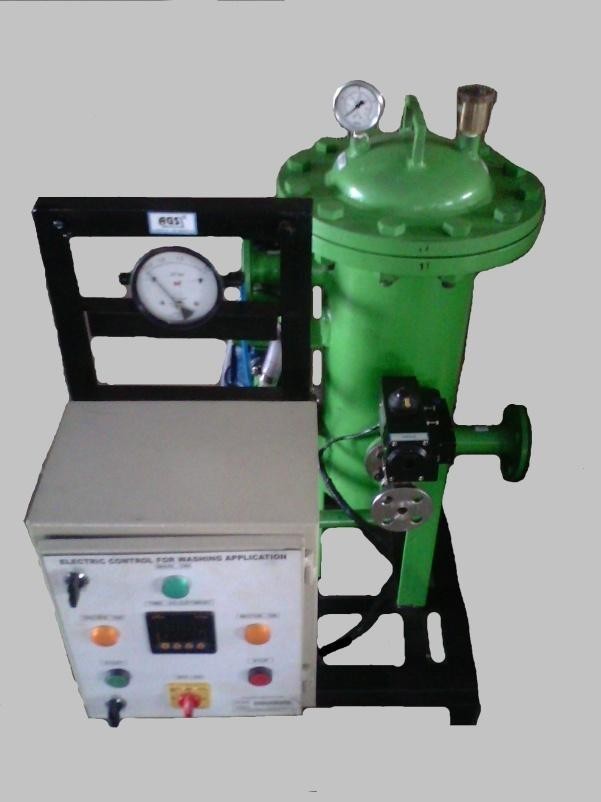

AUTOMATIC BACK WASH FILTERS
FEATURES
- FLOW RATE UPTO 2250M3/HR
- WORKING PRESSURE UPTO 19 BAR
- AVALIABLE UPTO 5 MICRONS
- 99% Efficient
- DESIGN CODE: ASME SECTION VIII DIV-2/APP AND ALSO MANUFACTURED IN COMPLIANCE WITH THE EUROPEAN 97/23 CE, S.3.3
- STANDARDS FOR PRESSYRE VESSELS STANDARD MODELS AVAILABLE FROM 60 LPM TO 5000 LPM
- SKID MOUNTED SYSTEM. ONLY INLET AND OUT LET CONNECTION TO BE FITTED WITH THE LINE
FUNCTIONS
- FLUID ENTERS THE AUTOMATIC BACK WASH FILTER (ABF) FROM THE INLET AT TOP
- THE FLUID GETS FILTERED AND IS OUT FROM THE OUTLET.
- THE AUTOMATIC BACKWASH CYCLE IS TIMER BASED AND NOT DIFFERENTIAL PRESSURE SENSING BASED. THE START AND STOP TIMING OF THE SYSTEM CAN BE SET DEPENDING ON THE CONDITION OF THE FLUID.
- THE SYSTEM IS PROVIDED WITH DIFFERENTIAL PRESSURE GAUGE TO KNOW THE CLOGGING CONDITION OF THE ELEMENT.
- THE BACK WASH CYCLE IS INTIATED AUTOMATICALLY ONCE THE SYSTEM IS ADJUSTED.
- THE INLET FLUID PASSES THROUGH THE ADDITIONAL FILTER AND THE PRESSURISED CLEAN FLUID HELPS IN REMOVING THE CONTAMINANTS FROM THE ELEMENT BY SPRAYING FLUID FROM INSIDE TO OUTSIDE.THE ELEMENTS GETS CLEANED BY PRESSURISED FLUID.
- THE PNEUMATO ELECTRIC DRAIN VALVES OPEN SIMULTANEOUSLY WHEN BACKWASH CYCLE IS OPERATED.
- THE DIRTY FLUID CAN BE COLLECTED OR THROWN OUT AS PER APPICATION.
MODEL
- AGS/ABWF/4/1
- AGS/ABWF/9/1.1/2
- AGS/ABWF/15/2
- AGS/ABWF/35/3
- AGS/ABWF/60/4
- AGS/ABWF/100/5
- AGS/ABWF/145/6
- AGS/ABWF/240/8
FLOW RATE
- 67 LPM
- 150LPM
- 250LPM
- 583LPM
- 1000LPM
- 1666LPM
- 2416LPM
- 4000LPM
HOUSING SIZE
- 280X900
- 370X870
- 340X1020
- 460X1440
- 640X1800
- 630X2200
- 630X2200
- 630X1400
WEIGHT
- 58KG.
- 82KG.
- 90KG.
- 156KG.
- 252KG.
- 354KG.
- 380KG.
- 353KG.
INLET
- 1"
- 1.1/2"
- 2"
- 3"
- 4"
- 5"
- 6"
- 8"
